灰砂磚生產線
灰砂磚生產線就是用以生產灰砂磚的成套生產線設備。
灰砂磚成套設備包括：攪拌機、消化機、灰砂蒸壓磚機、輪碾機、蒸壓釜等主要設備，及箱式給料機、螺旋輸送機、爬斗、骨料稱、膠帶輸送機、養護小車、擺渡車等輔助設備。
灰砂磚生產線的原材料：
1、生石灰：
生石灰應符合JC/T621-1996《硅酸鹽建筑合用生石灰》標準 Cao+Mgo≥75%；Mgo≤5%；CO2≤5%。
2、石膏：
應符合JC/T622-1996《石膏》標準。CaSo4.2H2O>70%。
3、砂
應符合JC/T622-1996《硅酸鹽建筑制品用砂》標準。要求中細砂，無雜物。
灰砂磚生產線供電：
單機生產線先裝機容量為250KW，年耗電90萬度。
灰砂磚生產線供水：
單機生產線每年用水量約12000噸。
灰砂磚生產線供汽：
單機生產線每年耗汽8000噸。
年產3000萬蒸壓灰砂標磚原料配比：
①原料配比：
生石灰：砂 =11：89
②主要材料消耗及物料平衡：
以標磚3kg/塊，廢品率3%計算
|
物料名稱 |
單位 |
原材料用量 |
備注 |
|||
|
年 |
日 |
班 |
時 |
|
||
|
標磚 |
萬塊 |
3000 |
10 |
3.33 |
0.44 |
|
|
標磚質量 |
t |
92700 |
309 |
103 |
13.73 |
100% |
|
砂 |
t |
82503 |
275 |
91.67 |
12.22 |
89% |
|
生石灰 |
t |
10197 |
33.99 |
11.33 |
1.51 |
11% |
|
成型水 |
t |
7000 |
23.33 |
7.78 |
1.11 |
|
③主要原料，成品貯存期
|
序號 |
名稱 |
貯存方式 |
貯存天數 |
|
1 |
砂 |
堆場 |
30 |
|
2 |
生石灰 |
堆棚 |
38 |
|
3 |
成品磚 |
堆場 |
10 |

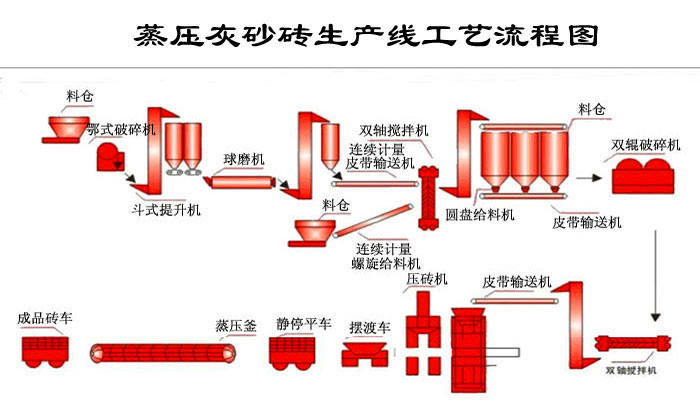

生產流程：
由廠外運進的塊狀生石灰和石膏卸入堆棚內貯存，由人工裝入受料斗，經PE250×400顎式破碎機、DT250斗提機分別卸入貯庫內，庫下經電機振動給料按比例，由1號膠帶機送入Ф1.2×4.5m球磨機進行粉磨，物料細度達到3500～4000cm2/g時，由2號DT250斗提機送入配料倉待配料；由廠外運來的砂放入堆場中貯存，并用前裝機將砂裝入受料斗，經2號膠帶機送入配料倉內待配料。
配料倉下，生石灰用螺旋秤稱量，砂用電子秤秤量，按比例經3號送入JS1500雙軸強制性攪拌機進行攪拌，然后經DT250斗提機送入消化倉進行消化，再經螺旋輸送機送入雙臥軸強制式攪拌機進行攪拌，再經5號膠帶機送入QZS600雙液壓磚機，壓制成型，再由碼垛機裝入臺車，經擺渡車推入蒸壓房內蒸養，蒸好的磚經擺渡車，移垛車送入成品堆場堆放，待銷。
灰砂磚設備：
灰砂磚設備工藝特點：
①采用雙軸強制性攪拌機，間歇攪拌，可使物料混合均勻；
②物料采用連續式消化，可滿足連續式生產的要求，消化時間2～3小時。
③消化后的混合料再經雙臥軸強制式攪拌機攪拌，使混合料密實度增加，性能改善，從而可提高產品質量；
④采用QZS600雙向液壓機，每次成型26塊標磚，成型周期18-22秒，產品強度≥20Mpa,與同類機型比，產量高，質量好，投資省；
⑤壓磚機夾磚，送磚，碼垛機都采用數碼定位和控制，能達到精準，成品率高。
⑥蒸壓釜養護周期短，需7小時左右，釜內壓力為1.4Mpa,溫度195 oC左右，蒸壓釜保溫性能好，耗汽量少，熱工效率高，更重要的是坯體在174oC濕熱條件下，可以加速水化和水熱合成反應，促使制品中水化產物——纖維狀水化硅酸鈣CSH(B)，托勃莫萊石（CAS5H5）,硬硅酸鈣（CSH0.33）等多種水化產物含量增多，晶體增加，無定形水化產物減少，從而保證了產品的強度合耐久性。
主要工藝設備表：
|
序號 |
主要設備名稱 |
數量 |
備注 |
|
1 |
PE250×400顎式破碎機 |
1 |
|
|
2 |
DT250斗式提升機 |
3 |
|
|
3 |
石灰庫50m3 |
1 |
|
|
4 |
B=500膠帶輸送機 |
3 |
|
|
5 |
Ф1.2×4.5球磨機 |
1 |
|
|
6 |
JS1500強制型攪拌機 |
1 |
|
|
7 |
膠結料倉50m3 |
1 |
|
|
8 |
螺旋輸送機 |
2 |
|
|
9 |
消化倉70m3 |
1 |
|
|
10 |
SJ-450高速雙臥軸強制攪拌機 |
1 |
|
|
11 |
QZS600雙向壓磚機 |
1 |
|
|
12 |
CZD600出磚膠帶機 |
1 |
|
|
13 |
SM600碼垛機 |
1 |
|
|
14 |
臺車 |
85 |
|
|
15 |
擺渡推車機 |
2 |
|
|
16 |
Ф2×21m蒸壓釜 |
2 |
|
|
17 |
2T鍋爐 |
1 |
|
|
18 |
鋼繩推車機 |
1 |
|
|
19 |
轉盤 |
3 |
|
主要技術經濟指標
|
序號 |
項目 |
單位 |
指標 |
備注 |
|
1 |
生產能力 |
萬塊 |
3000 |
標磚 |
|
2 |
主要原材料用量 |
|
|
|
|
2.1 |
砂 |
t/a |
82503 |
|
|
2.2 |
生石灰 |
t/a |
10197 |
|
|
3 |
用水 |
m3/a |
12000 |
|
|
4 |
蒸汽 |
t/a |
8000 |
|
|
5 |
裝機容量 |
KW |
250 |
|
|
6 |
耗電 |
K.W/a |
90×104 |
|
|
7 |
廠區占地面積 |
m2 |
10292 |
|
|
7.1 |
建筑面積 |
m2 |
900 |
|
|
8 |
辦公區占地面積 |
m2 |
2822 |
|
|
9 |
勞動定員 |
人 |
36 |
其中管理人員6人 |
|
10 |
勞動生產率 |
|
|
|
|
10.1 |
全員 |
萬塊/人.a |
100 |
|
|
10.2 |
生產人員 |
萬塊/人.a |
83.3 |
|
|
11 |
投資估算 |
|
|
|
|
11.1 |
建設投資 |
萬元 |
457.56 |
|
|
11.2 |
流動資金 |
萬元 |
50 |
|
|
12 |
經濟指標 |
|
|
|
|
12.1 |
年銷售收入 |
萬元 |
690 |
|
|
12.2 |
年總成本費用 |
萬元 |
510 |
|
|
12.3 |
年利潤總額 |
萬元 |
180 |
|
|
12.4 |
投資回收期 |
年 |
3.2 |
包括半年基建期 |
蒸壓灰砂磚：
灰砂磚，即蒸壓灰砂磚。是以砂和石灰為主要原料，允許摻入顏料和外加劑，經坯料制備、壓制成型、經高壓蒸氣養護而成的。蒸壓灰砂磚是一種技術成熟、性能優良又節能的新型建筑材料，它適用于多層混合結構建筑的承重墻體。
蒸壓磚的出現代替了傳統的粘土磚，蒸壓磚的原料廣泛，更能突出節能環保的特點，蒸壓磚是以粉煤灰或其他礦渣或灰砂為原料，添加石灰、石膏以及骨料，經胚料制備、壓制成型、高效蒸汽養護等工藝制成。
我國從1958年開始研究發展蒸壓灰砂磚,1960年從愿東德引進十六孔轉盤式壓磚機在北京建成蒸壓灰砂磚生產線,后來研制了八孔轉盤式壓磚機,大大促進了蒸壓灰砂磚的發展,使之成為有砂、石灰資源而又缺乏黏土資源地區的主要墻體材料。
蒸壓灰砂磚市場預測和發展前景：
我們國家人口眾多，是發展中的國家。國民經濟GDP每年遞增8%左右。隨著國民經濟的飛速發展，必然帶來建筑行業的興旺發達。特別是大規模的房屋建筑，對占建材70%的墻體材料而言，無疑是加速發展的大好時機。加之有國家一系列優惠政策的支持與鼓勵，并有廉價的粉煤灰為主要原料的蒸壓磚，成本低，質量好，強度高。更容易銷售，發展前景十分廣闊。
產品質量標準：
產品執行建材行業標準JC/T637-2009《蒸壓灰砂多孔磚》。
強度與抗凍性：
|
強度 級別 |
平均強度指標 |
抗凍性指標 |
||
|
抗壓強度（Mpa） |
抗折強度（Mpa） |
抗壓強度（Mpa） |
磚的干質量損失 （%） |
|
|
MU20 |
≥20 |
≥4 |
≥16 |
≤2 |
|
MU15 |
≥15 |
≥3.2 |
≥12 |
≤2 |
干燥收縮：
干燥收縮值：優等品和一等品≯0.65mm/m；合格率≯0.75mm/m。
產量
蒸壓灰砂磚（或稱灰渣磚，下同）單機生產標磚：3000萬塊；
蒸壓灰砂磚雙機生產標磚：6000萬塊。
估算及技術經濟
（1）估算：
總投資 ： 437.56萬元 100%
其中：設備購置費： 280萬元 63.99%
設備安裝費： 26.26萬元 6%
建筑工程費： 90萬元 20.57%
其他 ： 41.3萬元 9.44%
注：土地租賃費未計算在內。
（2）成本估算：
每塊標磚按3kg計算
|
項目 |
配比（%） |
單價 |
年耗量 |
單位成本（元/塊） |
|
砂 |
89 |
20元/t |
|
0.0534 |
|
生石灰 |
11 |
100元/t |
|
0.033 |
|
電費 |
|
0.7元/度 |
85萬度 |
0.0198 |
|
水費 |
|
2元/t |
12000t |
0.0008 |
|
蒸汽 |
|
60元/t |
8000t |
0.016 |
|
工資 |
|
|
50.4萬元 |
0.0168 |
|
模具維修費 |
|
|
|
0.0045 |
|
折舊 |
|
|
51萬元 |
0.017 |
|
管理經營費 |
|
|
|
0.0082 |
|
計 |
|
|
|
0.17 |
（3）效益分析：
每塊標磚按0.23元計算。
年利潤總額=（0.23-0.17）×3000=180萬元。
按優惠政策，增值稅全免，五年內不征所得稅，總利潤中應扣除辦公費和經營費后為180×0.9=162萬元。
故投資回收期a= 437.56/162=2.7年，加上半年建設期為3.2年。
